Нагреватели для сушильных камер

Виды нагревателей для сушильных камер: плюсы и минусы

При подборе нагревателей для сушильных камер ключевую роль играет баланс между типом просушиваемого материала и технологическими требованиями, ведь от этого зависит не только качество сушки материалов, но и энергоэффективность всего процесса. Среди распространенных вариантов выделяются:

• трубчатые нагреватели для воздуха;
• инфракрасные панели;
• газовые нагреватели.

Трубчатые электронагреватели для сушильных камер

ТЭНы остаются популярным решением для температурных режимов до 120 °C, например, при сушке древесины, текстиля и даже пищевых продуктов. ТЭН представляет собой нихромовую спираль, помещенную в периклаз, который выступает диэлектриком и теплоаккумулятором. Вся конструкция заключена в металлическую оболочку из нержавеющей стали, титана или инколоя — выбор материала зависит от типа рабочей среды. Например, для сушки морской рыбы или материалов с высоким содержанием солей используют ТЭНы с титановой оболочкой, устойчивой к коррозии. А для влажных сред, например, сушки трав или фруктов, используют модели с дополнительной герметизацией выводов.

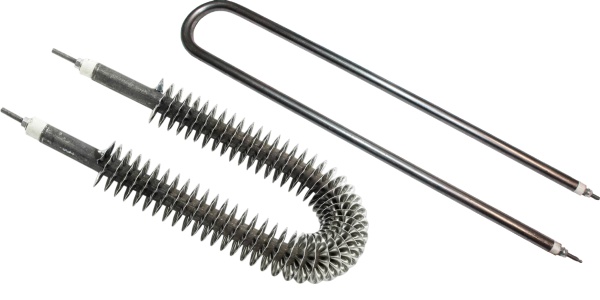

Трубчатые нагреватели для сушильных камер

Ключевое преимущество ТЭНов — модульность. Нагреватели можно комбинировать в группы, что позволяет гибко регулировать мощность в диапазоне 1-50 кВт. Для сушки древесины, где критична равномерность прогрева, часто применяют оребренные ТЭНы: металлические ребра на поверхности трубки увеличивают площадь теплоотдачи, ускоряя конвекцию. Такие модели требуют дополнения вентиляторами принудительного обдува — без этого в углах камеры образуются «застойные» зоны с разницей температуры до 15 °C, что приводит к короблению досок. Еще одним нюансом использования ТЭНов в сушильных камерах является минимальное расстояние между ТЭНами и материалом. Во избежание возникновения зон локального перегрева оно должно быть не меньше 15-20 см.

Также к плюсам работы с трубчатыми нагревателями можно отнести их доступную стоимость, простоту в обслуживании и совместимость с большинством систем терморегуляции.

Сложность в использовании таких нагревателей состоит в том, что неравномерное распределение тепла из-за конвекционных потоков может привести к пересушке поверхности материала. Для минимизации этого эффекта рекомендуется использовать отражающие экраны и вентиляторы принудительной циркуляции.

Керамические инфракрасные панели в сушильных печах

ИК-панели воздействуют напрямую на материал за счет инфракрасного излучения, что сокращает энергозатраты на 25–30%. Такие системы идеальны для сушки поверхностных слоев изделий, таких как шпон, лакокрасочные покрытия или полимерные пленки, где достаточная глубина проникновения тепла не превышает 10–15 мм. Для массивных деревянных брусьев или сыпучих продуктов с высокой насыпной плотностью инфракрасный нагрев становится малоэффективным.

Среди преимуществ керамических ИК панелей чаще всего упоминают равномерный нагрев и долговечность нагревательных элементов. Керамические панели поддерживают стабильную температуру в пределах ±2 °C благодаря высокой тепловой инерции материала.

Дополнительная сложность — необходимость точного размещения панелей: отклонение даже на 10–15 см от расчетной точки создает зоны с пониженной температурой. Для лучшей фокусировки тепла в некоторых камерах сушки используют модели нагревателей с изогнутой поверхностью, что обеспечивает рассеивание тепла под углом 75° и равномерное распределение энергии по материалу даже в крупногабаритных камерах.

Инфракрасные панели для сушильных камер

Газовые нагреватели для печей сушки

Газовые нагреватели, генерирующие тепло за счет сжигания пропана или метана, обеспечивают мощность до 200 кВт, что делает их незаменимыми для крупных производств. Себестоимость такого нагрева в 3–4 раза ниже электрического, но эксплуатация требует строгого соблюдения норм безопасности. Например, обязательна установка газоанализаторов с чувствительностью от 20 ppm для контроля утечек и система принудительной вентиляции с кратностью воздухообмена не менее 5 раз в час. Без этого возрастает риск превышения уровня CO₂, что опасно для персонала и может привести к аварийным остановкам линии.

Как рассчитать мощность нагревателей сушильной печи?

Расчет мощности нагревателя происходит по формуле

P = (V × ΔT × C) / (t × η)

Где V — объем камеры, ΔT — перепад температур, С — теплоемкость материала, t — расчетное время сушки, а η — Коэффициент КПД, который варьируется от 0.6 до 0.8 и зависит от качества изоляции камеры.

В таком виде формула актуальна для сушильной камеры, установленной в помещении со средней комнатой температурой. Для других условий необходимо вводить поправочные коэффициенты, отражающие влияние внешней температуры на скорость теплопотерь.

Важно со всей серьезностью подходить к выбору мощности нагревателей, ведь ошибка в 10–15% при расчете мощности может вызвать перегрев, который может деформировать структуру древесины или привести к спеканию сыпучих продуктов.

Особенности монтажа нагревательных элементов в камерах сушки

Монтаж нагревателей начинается с термозонирования камеры — разделения на секторы с индивидуальными датчиками температуры.

Для ТЭНов оптимальным считается нижнее размещение на радиаторах, которые усиливают теплоотдачу и снижают инерционность системы. Инфракрасные панели крепят на потолке или стенах с шагом 1–1.5 м, используя лазерный уровень для точного позиционирования.

На этапе тестирования обязательно проверяют равномерность нагрева пирометром: допустимое отклонение — не более ±5 °C по зонам.

Снижение теплопотерь достигается за счет многослойной изоляции стен камеры. Чаще всего для этого используют фольгированный вспененный полиэтилен толщиной от 10 мм. Для герметизации дверей применяют уплотнители из термостойкой силиконовой резины.

Важно помнить: даже незначительные просчеты на этапе проектирования могут привести к браку в конечных изделиях.

Итог

Выбор типа нагревателей для сушильных камер напрямую влияет на качество, энергоэффективность и безопасность всего процесса сушки. Трубчатые электронагреватели универсальны и экономичны, но требуют грамотной организации конвекции; инфракрасные панели обеспечивают быстрый и равномерный нагрев поверхностных слоев, однако подходят не для всех материалов; газовые нагреватели эффективны на крупных производствах, но предъявляют повышенные требования к безопасности. Грамотный расчет мощности, продуманное термозонирование и качественная теплоизоляция — ключевые факторы, позволяющие минимизировать риски брака и добиться стабильного результата при сушке любых материалов.

Успешная эксплуатация сушильной камеры зависит от баланса между корректным выбором оборудования, инженерной точностью расчетов и соблюдением технологических норм. Это не только повышает энергоэффективность, но и гарантирует сохранение качества продукции — от древесины без коробления до равномерно просушенных пищевых продуктов.
